NUOVA GENERAZIONE DI PLOTTER PER CARTOTECNICHE E SCATOLIFICI

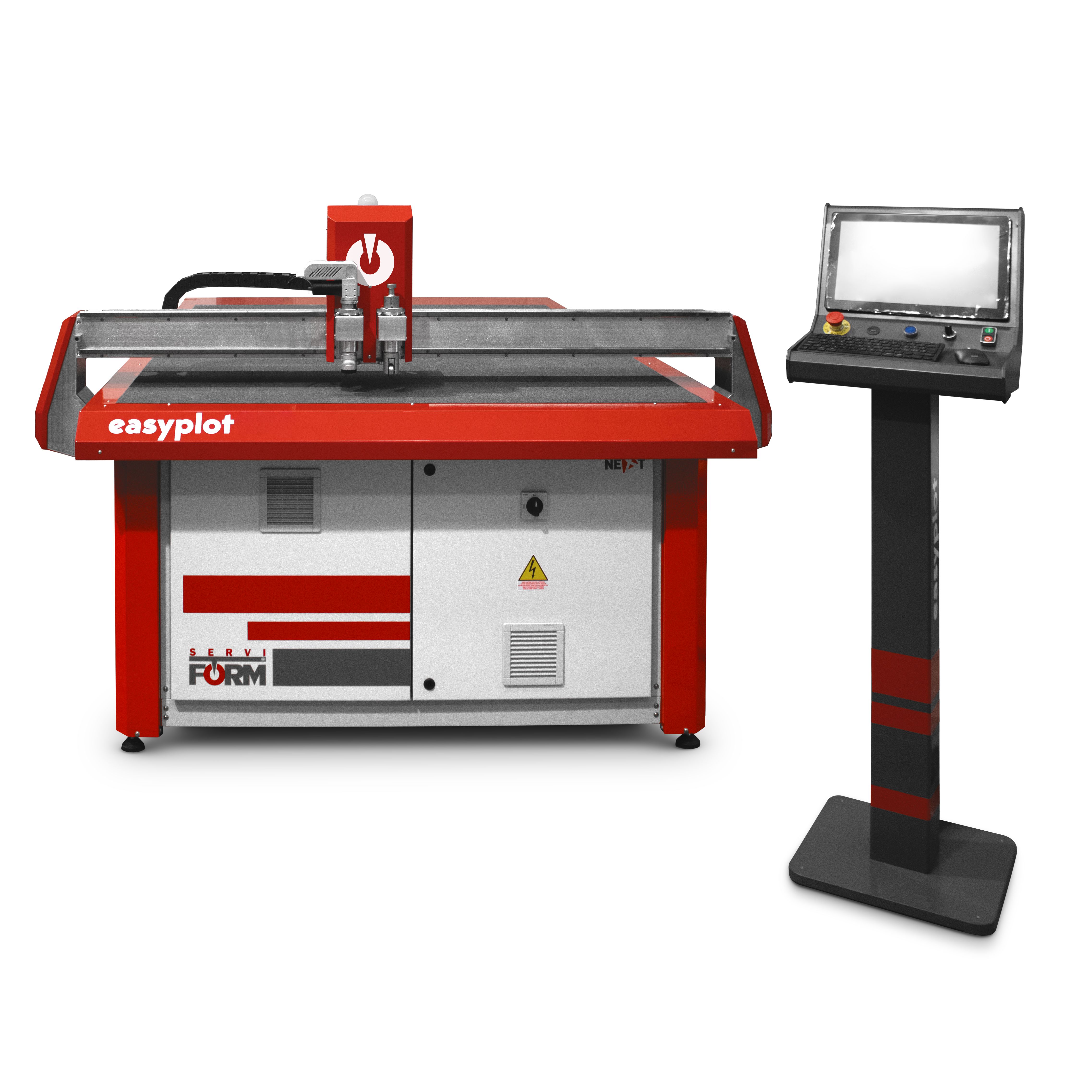

EasyPlot è il nuovo plotter di Serviform, completamente Made in Italy, realizzato su misura per cartotecniche e scatolifici per la produzione di campioni e piccole serie. Oltre che per le sue molteplici funzionalità e l’elevato contenuto tecnologico, il nuovo EasyPlot conquista per la sua grande versatilità, per l’eccezionale semplicità d’uso e per la modularità con cui integrare funzioni via via più complesse.

Il controllo del menu di EasyPlot è gestito tramite un display touch di grande formato: da qui è possibile monitorare tutte le fasi di lavoro.

• MOVIMENTAZIONE
  EasyPlot monta motori ad alte prestazioni e retroazionati su tutti gli assi. In particolare sull’asse X (ponte) il doppio motore con funzione gantry previene imprecisioni meccaniche di ogni tipo.

• CARRELLO
  Struttura completamente realizzata con piastre in lega di alluminio anodizzate. Carterature in acciaio verniciato per la protezione delle parti meccaniche interne.

• STRUTTURA
  Struttura doppio blocco realizzata con un basamento in acciaio pressopiegato verniciato su cui viene montato successivamente il banco di lavoro, ideale per la movimentazione e l’installazione negli uffici tecnici.

• PIANO DI LAVORO
  Realizzato con tubolari strutturali per la movimentazione è montato solidale al piano con l’obiettivo di ridurre al minimo gli errori di posizionamento. Parzializzazione delle aree di lavoro per ottimizzazione del vuoto.

• POMPA SOFFIANTE PER IL VUOTO
  La SV 400/1 è una pompa turbo dinamica che offre prestazioni elevate con il 100% di assenza di olio e di contatto durante il funzionamento e assicura elevata efficienza e manutenzione minima.

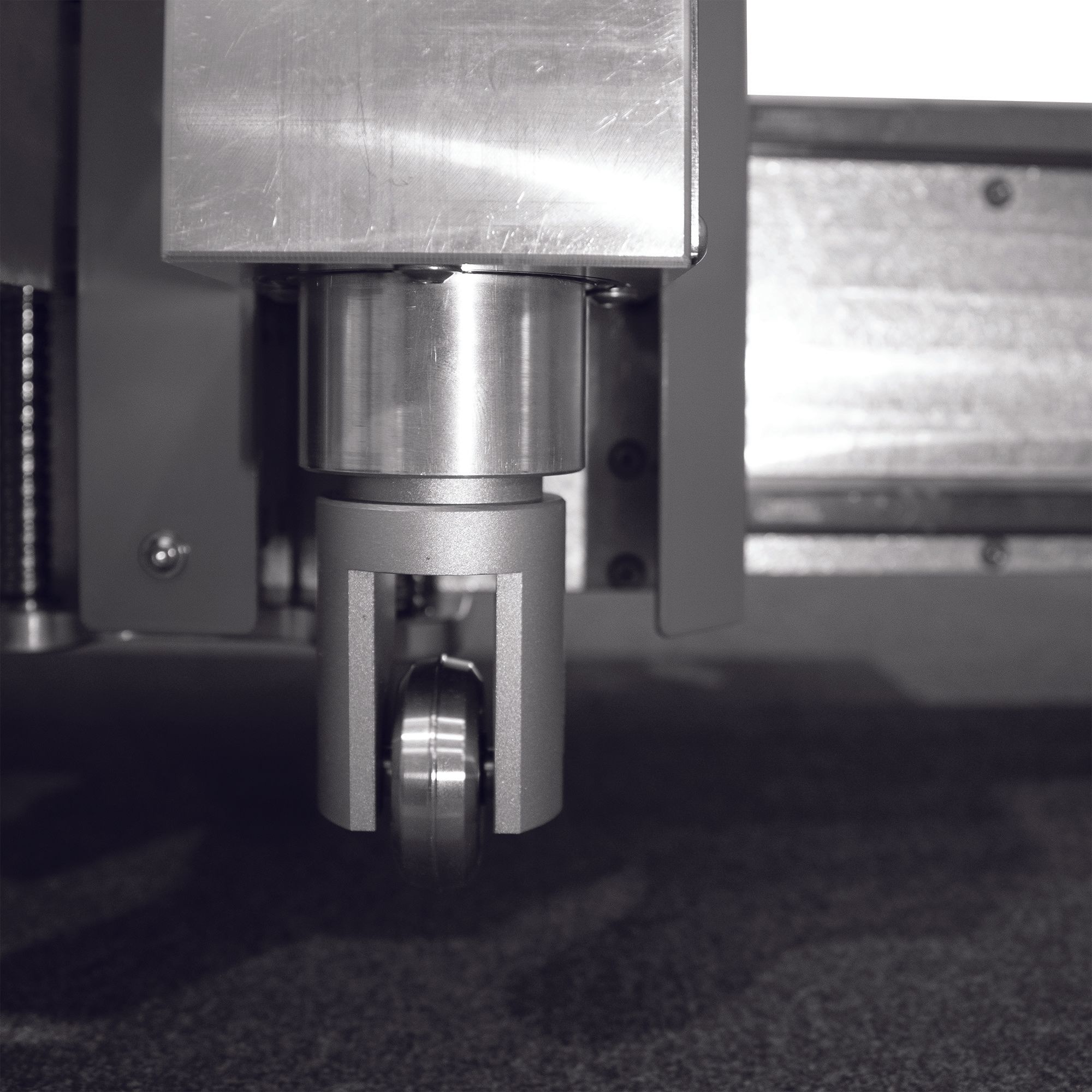

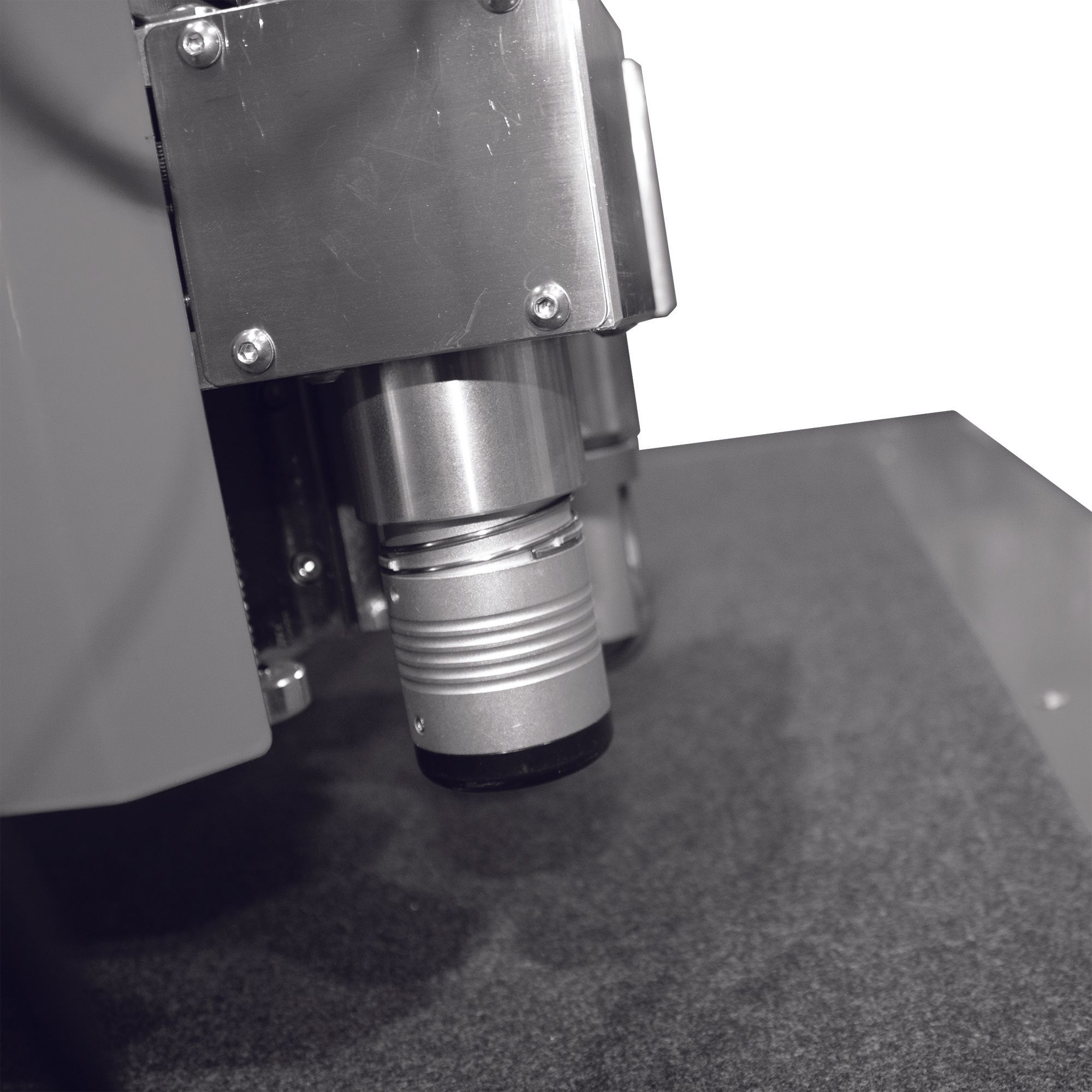

• ASSE Z 2 TECNOLOGIE CU 60 MM
  Installato sul carrello troviamo l’asse Z realizzato con una struttura di piastre in lega di alluminio anodizzate. La testa permette l’utilizzo di due utensili di lavorazione.

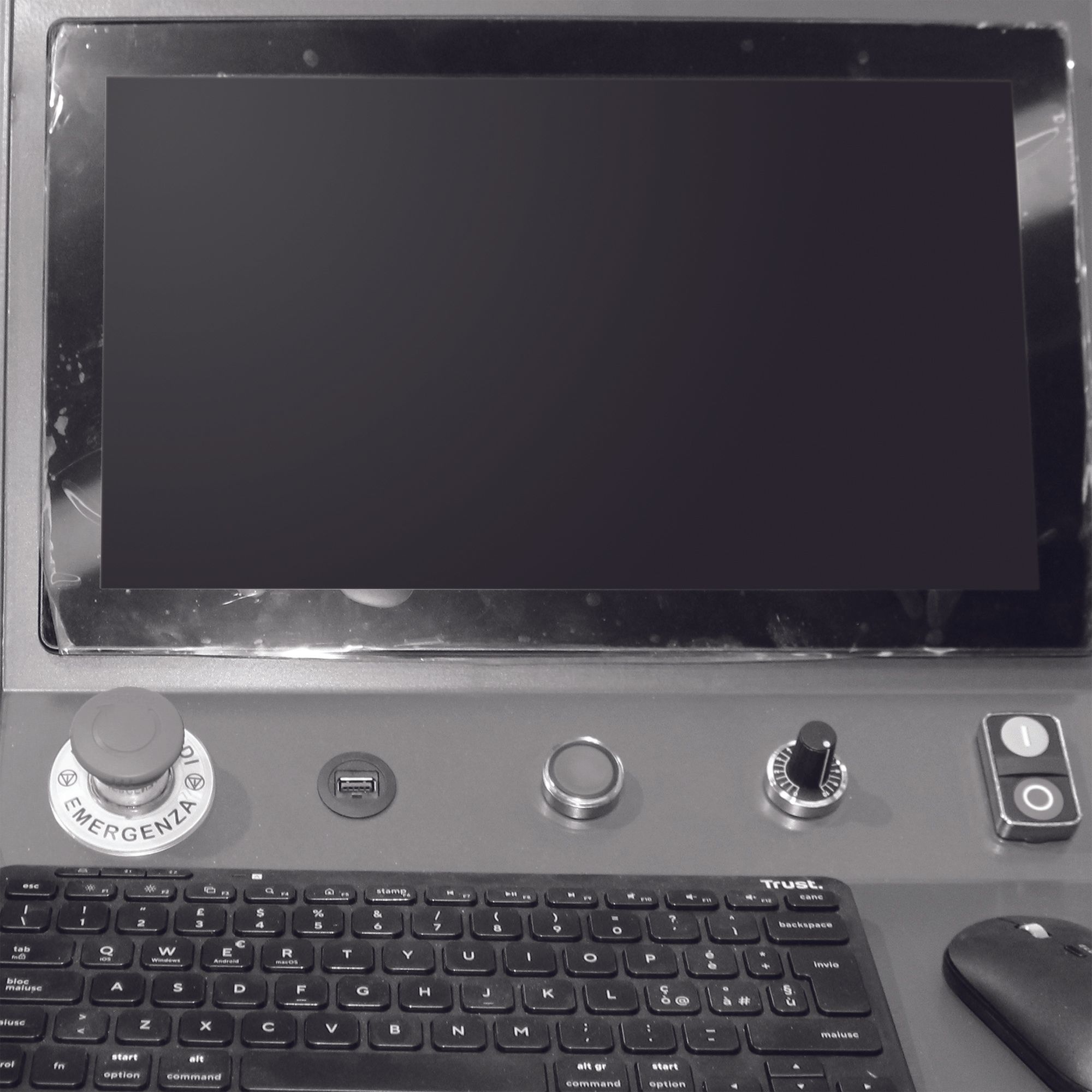

• EASYPLOT HMI
  EasyPlot HMI è un display touch di grande formato. È caratterizzato da una superficie di utilizzo totale: una finestra in grado di rappresentare con grande chiarezza ed in modo molto dettagliato tutto ciò che è necessario vedere e sapere per un’ottimale gestione del ciclo di lavoro.
  Principali caratteristiche e funzionalità:
  • libreria materiali e utensili, espandibile e configurabile semplicemente dal cliente
  • dry run - simulazione del perimetro di lavoro
  • block & retrace - permette di riprendere il lavoro da un determinato punto del disegno
  • ricalibrazione piano per compensare eventuali imperfezioni a livello software (utensile non incluso nello starter kit)
  • anteprima programma in lavorazione

• CARATTERISTICHE COLTELLO
  Spessore taglio
  Elettrico 1: 0-40 mm, Elettrico 2: 0-30 mm
  Corsa lama
  Elettrico 1: 3 mm, Elettrico 2: 2 mm
  Lama lunghezza
  Elettrico 1: 6-7 mm, Elettrico 2: 6-7 mm
  Lama spessore
  0.63, 1, 1.5 e 2

• PUNTATORE LASER
